詳情描述
產品概述
ZH-XFB-LED 型消防電氣控制裝置（消防泵控制器），是為滿足消防電氣控制裝置（消防泵控制設備），符合 GB16806-2006 標準設計的一款產品，用于消防泵控制設備中的邏輯運算、自動遠程信號處理，接觸器驅動，電壓電流顯示及負載故障保護切換，適應于直接啟動、星三角降壓啟動、軟啟動控制柜中邏輯控制。

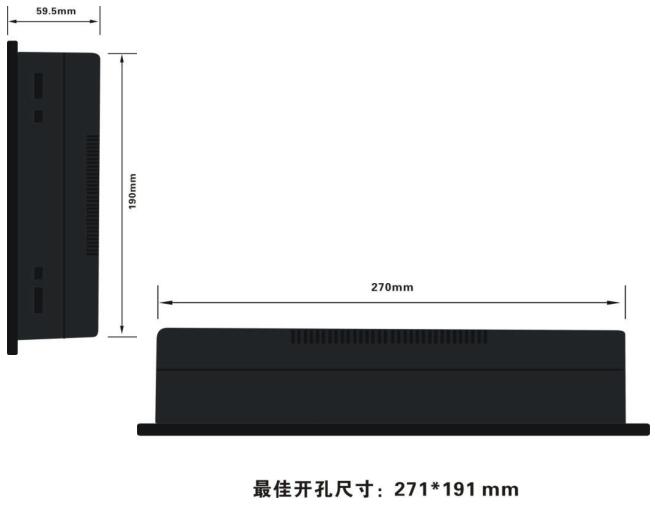

最佳開孔尺寸

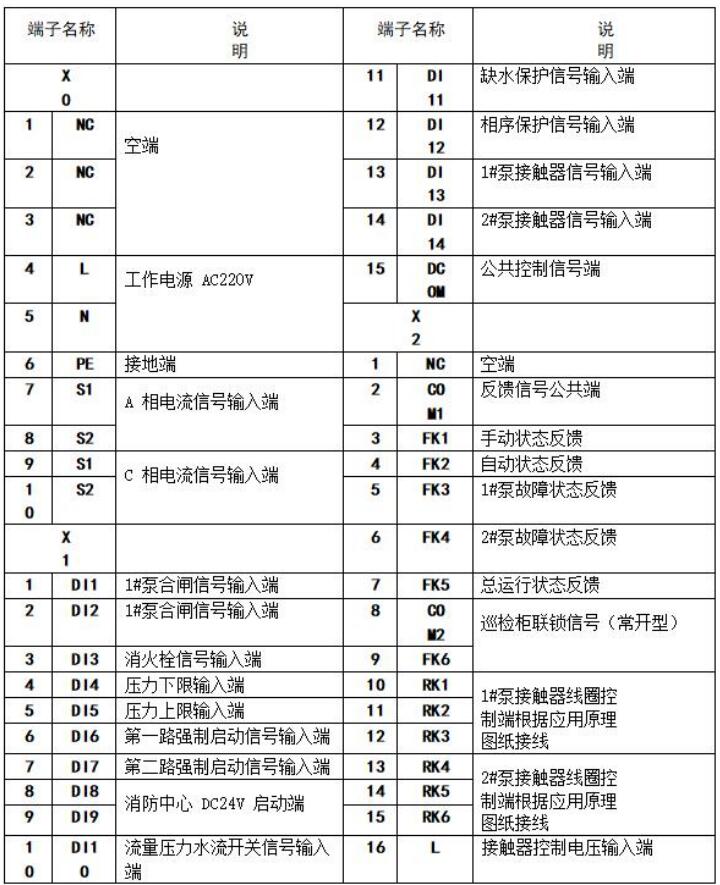

接線端子說明
管理權限密碼設置
本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備的操作控制，當顯示《-- -》時代表控制系統已鎖住，通過按住《管理權限 》鍵 5 秒，窗口會閃爍顯示《0 0 0》，代表可進行輸入權限密碼，通過《↑》鍵與《↓》鍵和《→》鍵輸入正確的權限密碼后，按一下《管理權限》鍵， 當顯示《run》代表系統已解除權限，可進行對設備的操作及控制，當再次按一下《管理權限》按鍵時，系統將退出正常操作，進入權限管理并顯示《- - -》！
當忘記密碼時，可通過同時按住《手/自動》和《主/備選擇》鍵 5 秒以上，數碼管將顯示出之前所設置的密碼值，松開時取消密碼顯示，但并不能解除權限管理！
參數進入方法
在管理權限解除的情況下通過按住《1 泵停止 》鍵 5 秒方可進入主菜單（此時數顯屏顯示的是 P01）
參數設置方法
當數顯屏顯示 P01 參數代碼時，按《2 泵啟動》鍵與《2 泵停止》鍵可以找出其它參數代碼，當按《1 泵停止》鍵進入該參數的當前設置值，通過按《2 泵啟動》鍵與《2 泵停止》鍵進行修改，再通過按《 主/備選擇 》鍵返回到當前參數代碼。設置完所有的參數需按《主/備選擇》鍵退出到待機狀態，才會永久保存修改過

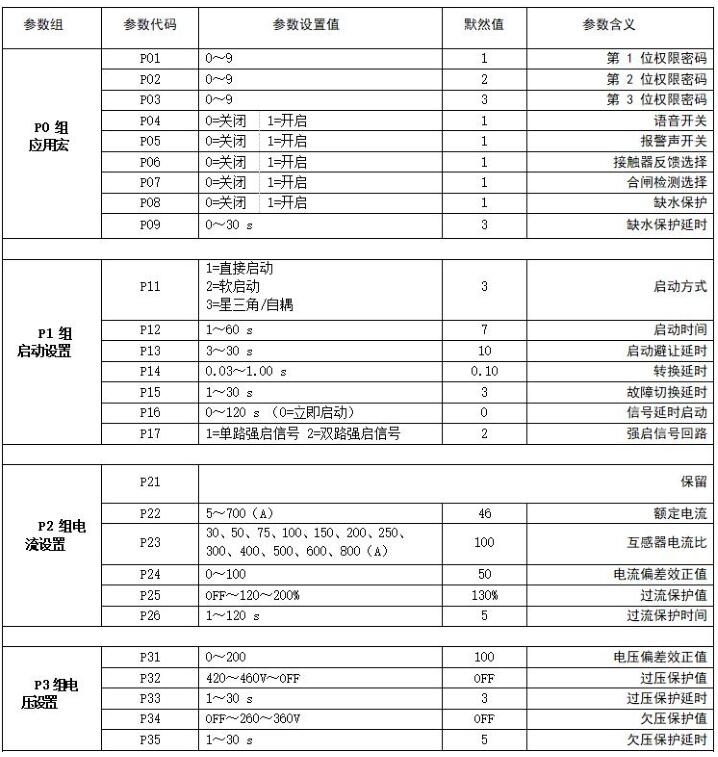

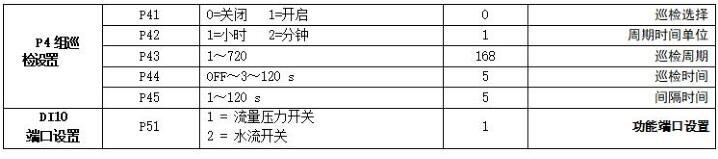

完整參數對照表
完整參數描述
Group P0 組： 應用宏
1. 參數 P01 （第 1 位權限密碼）
該參數定義：管理權限的第1 為密 碼設置值（出廠默認為 “1” ）
可設置范圍：0～9
2. 參數 P02 （第 2 位權限密碼）
該參數定義：管理權限的第 2 為密碼設置值（出廠默認為 “2” ）可
設置范圍：0～9
3. 參數 P03 （第 3 位權限密碼）
該參數定義：管理權限的第 3 為密碼設置值（出廠默認為 “3” ）可
設置范圍：0～9
提示：P01、P02、P03 均設置為 0 代表取消管理權限！
4. 參數 P04 （語音開關）
該參數定義：允許開啟或關閉語音提示功能（出廠默認為“1” ）
可設置范圍：0 = 關閉 1 = 開啟
5. 參數 P05 （報警聲開關）
該參數定義：允許開啟或關閉兩只報警器的聲音（出廠默認為“1” ）
可設置范圍：0 = 關閉 1 = 開啟
6. 參數 P06 （接觸器反饋選擇）
該參數定義：防止接觸器出現主觸點粘住或線圈不工作，造成主回路短路或水泵不啟動或不運行，采用接觸器的常開觸點聯鎖，具體接線方法請參照接線原理圖（出廠默認為“1”）
可設置范圍：0 = 關閉 1 = 開啟
7. 參數 P07 （合閘檢測選擇）
該參數定義：當現場可能需要先對控制柜進行空載測試，將此參數關閉時，可通過關閉斷路器來進行操作，（出廠默認為“1”）
可設置范圍：0 = 關閉 1 = 開啟
8. 參數 P08 （缺水保護選擇）
該參數定義：缺水保護時的動作（出廠默認為“1”）
可設置范圍：0 = 關閉 1 = 開啟
9. 參數 P09 （缺水保護延時）
該參數定義：缺水信號延時保護動作，防止水面蕩動產生的誤動作（出廠默認為“3”）
可設置范圍：0～60，（0 = 立即動作） 單位為：秒
Group P1 組： 啟動設置
10. 參數 P11 （啟動方式）
該參數定義：水泵的啟動方式（出廠默認選擇為“3” ）
可設置范圍：1 = 直接啟動 2 = 軟啟動 3 = 星三角降壓/自耦降壓啟動
此參數的設置應配合外部的二次控制線原理圖！
11. 參數 P12 （啟動時間）
該參數定義：只針對星三角降壓/自耦降壓啟動方式的啟動時間（出廠默認為“7” ）
可設置范圍：5～60，單位為：秒
12. 參數 P13 （啟動避讓時間）
該參數定義：由于水泵在剛啟動的時候電流將遠遠大于保護電流的值，因此需要設置此參數來避讓啟動時大電流的保護，根據不同功率的水泵設置不同（出廠默認為“10” ）
可設置范圍：3～30，單位為：秒
13. 參數 P14 （轉換延時）
該參數定義：降壓啟動完畢時轉換到全壓運行的延時（出廠默認為“0.10” ）
可設置范圍：0.03 ～ 1.00，單位為：秒
提示：該參數的調節能改善在降壓啟動完畢后轉換到全壓運行時斷路器有可能出現跳閘現象！ 如改變此參數還會出現短路器跳閘現象，請將短路器改為 3200 型
14. 參數 P15 （故障切換延時）
該參數定義：主泵出現故障時投入備泵的時間（出廠默認為“3” ）
可設置范圍：1～30，單位為：秒
15. 參數 P16 （信號延時啟動）
該參數定義：自動狀態下遠程信號延時啟動，此功能主要用于與消防低頻巡檢柜配合使用，設置延時啟動可以與低頻巡檢柜聯鎖（出廠默認為“0” ）
可設置范圍：0～120，（ “0”代表信號立即啟動）單位為：秒
提示：當設置了該參數的延時值，面板上的啟動按鍵也會按 0.8 秒延時啟動！
16. 參數 P15 （強啟信號回路）
該參數定義：強制啟動信號的回路控制。（出廠默認為“2” ）
1 = 單路強啟信號 （X1 端子排的 6#、7#并成一個點）
2 = 雙路強啟信號 （X1 端子排的 6#為 1#泵強制啟動、7#為 2#泵強制啟動，只能啟動 1 臺水泵， 啟動是根據信號的優先處理）
Group P2 組： 電流設置
17. 參數 P21 （保留）
18. 參數 P22 （額定電流）
額定電流 = kW ÷ 0.38 ÷ 1.73 ÷ 1.0（此公式適合電阻式負載）
額定電流 = kW ÷ 0.38 ÷ 1.73 ÷ 0.8（此公式適合電感式負載）
該參數定義：水泵的額定電流（出廠默認為“46” ）
可設置范圍：10～700，單位為：A
19. 參數 P23 （互感器電流比）
該參數定義：電流互感器規格，應和外部電流互感器一致（出廠默認為“100” ）
可設置范圍：30、50、75、100、150、200、250、300、400、500、600、800
單位為：/5A
電流互感器應選擇精確度較高的型號，建議選用 BH0.66 型 0.5 級
20. 參數 P24（電流偏差效正）
該參數定義：實際電流值與控制器檢測電流值的誤差效正，（出廠默認為“50” ）
可設置范圍：0～100，單位為：A
效正方法：是差多少補多少！
21. 參數 P25 （過流保護值）
該參數定義：水泵過載過流的保護設置值（出廠默認為“130” ）
可設置范圍：OFF～120～200，單位為：%
設置OFF 代表關閉過流保護功能，系統只報警不保護不切換！當設置了保護值系統是根據額定電流的值來計算保護值，公式：P22值 *P25 值 = 保護動作值
22. 參數 P26 （過流保護時間）
該參數定義：當運行電流大于 P25 的值，進入延時保護（出廠默認為“5” ）
可設置范圍：1～120，單位為：
Group P3 組： 電壓設置
23. 參數 P31（電壓偏差效正）
該參數定義：電源電壓顯示誤差效正（出廠默認為“100” ）
可設置范圍：0～200，單位為：V效正方法：是差多少補多少！
24. 參數 P32 （過壓保護值）
該參數定義：電源過電壓保護。（出廠默認為“OFF”）
可設置范圍：420 ～ 460 ～ OFF 選擇 OFF 為關閉過電壓保護功能。
單位為：V
25. 參數 P33 （過壓保護延時）
該參數定義：電源過電壓保護時間。（出廠默認為“3”）
可設置范圍：1～30單位為：秒
26. 參數 P34 （欠壓保護值）
該參數定義：電源欠電壓保護。（出廠默認為“OFF” ）
可設置范圍：OFF ～ 260 ～ 360 選擇 OFF 為關閉欠電壓保護功能。
單位為：V
27. 參數 P35 （欠壓保護延時）
該參數定義：電源欠電壓保護時間。（出廠默認選擇為“5”）
可設置范圍：1～30單位為秒
Group P4 組： 巡檢設置
28. 參數 P41（巡檢選擇）
該參數定義：是否開啟或關閉巡檢功能，（出廠默認為“0” ）
可設置范圍：0 = 關閉 1 = 開啟
29. 參數 P42 （周期時間單位）
該參數定義：巡檢周期的單位計算時間。（出廠默認為“1”）
可設置范圍：1 = 按小時計算2 = 按分鐘計算
30. 參數 P43 （巡檢周期）
該參數定義：巡檢的周期時間。（出廠默認為“168”）
可設置范圍：1 ～ 720
31. 參數 P44 （巡檢時間）
該參數定義：巡檢過程的水泵運行時間。（出廠默認為“5” ）
可設置范圍：OFF ～ 3～ 120 單位為：秒
選擇 OFF 為關閉巡檢啟它水泵只巡第一臺水泵的功能。
32. 參數 P45 （間隔時間）
該參數定義：巡檢過程中間隔時間。（出廠默認選擇為“5”）
可設置范圍：1～120單位為：秒
Group P5 組： DI10 端口設置
33. 參數 P51（功能端口設置）
該參數定義：X1 端子排的 DI10 端口功能選擇，（出廠默認為“1” ）
可設置范圍：1=流量壓力開 2=水流開關
故障代碼對照表
