管理權限密碼設置
本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備的操作控制，控制面板上設有專門的《管理權限》按鍵和密碼顯示窗口，當顯示《———》時代表控制系統已鎖住，通過按住《管理權限》鍵 5 秒，窗口會閃爍顯示《00 0）＞ ,代表可進行輸入權限密碼，通過《↑》鍵與《↓》鍵 和《→》鍵輸入正確的權限密碼后，按一下《管理權限》鍵，當顯示《run》代表系統已解除權限，可 進行對設備的操作及控制，當再次按一下《管理權限》按鍵時，系統將退出正常操作，進入權限管理井 顯示《———》！
當忘記密碼時，可通過同時按住《手/自動》和《主/備選擇》鍵 5 秒以上，數碼管將顯示出之前所 設置的密碼值，松開時取消密碼顯示，但并不能解除權限管理！
參數進入方法
產品概述
ZH-XFB-3LCD 消防電氣控制裝置（消防泵控制器）,是為滿足消防電氣控制裝置（消防泵控制設備）, 符合 GB16806-2006標準設計的一款產品，用于消防泵控制設備中的邏輯運算、自動遠程信號處理，接 觸器驅動，電壓電流顯示及負載故障保護切換，適應丁?直接啟動、星三角降壓啟動、軟啟動控制柜中邏輯控制。

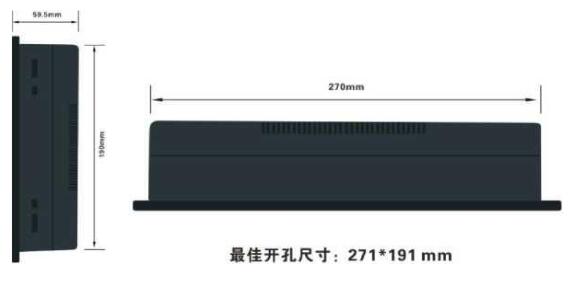

外形尺寸

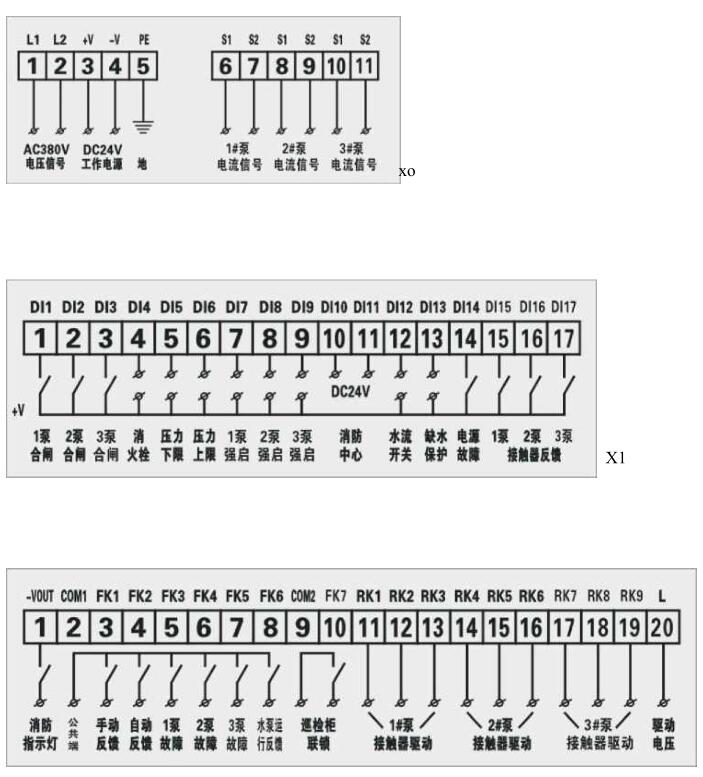

接線端子說明
參數設置方法
在管理權限解除的情況下通過按住《1泵停止》鍵 5 秒方可進入主菜單（此時數顯屏顯示的是P01）當數顯屏顯示 P01參數代碼時，按《2泵啟動》鍵與《2 泵停止》鍵可以找出其它參數代碼，當按《1 泵停止》鍵進入該參數的當前設置值，通過按《2泵啟動》鍵與《2 泵停止》鍵進行修改，再通過按《主 /備選擇》鍵返回到當前參數代碼。設置完所有的參數需按《主/備選擇》鍵退出到待機狀態，才會永 久保存修改過的參數。

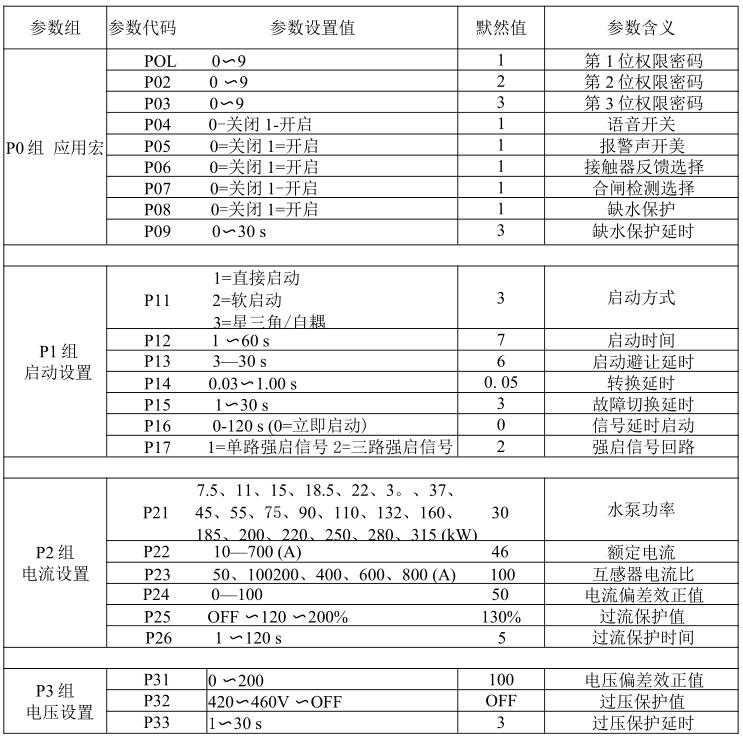

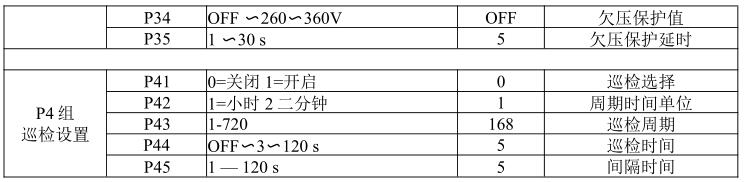

完整參數對照表
Group P0 組： 應用宏
1、 參數 P01 （第一位權限密碼）
該參數定義：管理權限的第一位密碼設置值（.出廠默認為“1” ）
可設置范圍:0?9
2、 參數 P02 （第二位權限密碼）
該參數定義：管理權限的第二位密碼設置值（.出廠默認為“2” ）
可設置范圍:0?9
3、 參數 P03 （第三位權限密碼）
該參數定義：管理權限的第三位密碼設置值（.出廠默認為“3” ）
可設置范圍:0?9
為 請勿將密碼設置為 000
4、 參數 P04 （語音開關）
該參數定義：允許開啟或開啟語音提示功能（.出廠默認為“1” ）
可設置范圍:0=關閉 1=開啟
5、 參數 P05（報警聲開關）
該參數定義：允許開啟或開啟兩個報警器的聲音（.出廠默認為“1” ）
可設置范圍:0=關閉 1=開啟
6、 參數 P06（接觸器反饋選擇）
該參數定義：防止接觸器出現主觸點粘住或線圈不工作，造成主回路短路或水泵不啟動或不運行，采用接觸器的常開觸點聯鎖，具體接線方法請參照接線原理圖（出廠默認為“1”）
可設置范圍：0二關閉 1 二開啟
7、 參數 P07 （合閘檢測選擇）
該參數定義：當現場可能需要先對控制柜進行空載測試，將此參數關閉時，可通過關閉斷路器來進行操作，（出廠默認為“1”）
可設置范圍：0=關閉 1=開啟
8、 參數 P08（缺水保護選擇）
該參數定義：缺水保護時動作（出廠默認為“1”）
可設置范圍：0=關閉 1=開啟
9 、 參數 P09（缺水保護延時）
該參數定義：缺水信號延時保護動作，防止水面蕩動產生的誤動作（出廠默認為“3”）
可設置范圍：0?60, （0=立即動作）單位為：秒
Group P1 組：啟動設置
10、 參數 P11 （啟動方式）
該參數定義；水泵的啟動方式（出廠默認選擇為“3"）
可設置范用：1=直接啟動 2 = 軟啟動 3 =星三角降壓/自耦啟動
圖 此參數應配合外部的二次控制線原理圖 1
11、 參數 P12 （啟動時間）
該參數定義：只針對星三角降壓/白耦啟動方式的啟動時間（出廠默認為“7” ）
可設置范圍：5?60,單位為：秒
12、 參數 P13 （啟動避讓時間）
該參數定義：由于水泵在剛啟動的時候電流將遠遠大于保護電流的值，因此需要設置此參數
來避讓啟動時大電流的保護，根據不同功率的水泵設置不同（出廠默認為“6” ）
可設置范圍：3?30,單位為：秒
13、 參數 P14 （轉換延時）
該參數定義：降壓啟動完畢時轉換到全壓運行的延時（出廠默認為"0. 05" ）
可設置范圍:0. 03?1.00,單位為:秒
該參數的調節能改善在降壓啟動完畢后轉換到全壓運行時斷路 器 有可能出現跳閘現象！
14, 參數 P15 （故障切換延時）
該參數定義：主泵出現故障時投入備泵的時間（出廠默認為“3” ）
可設置范圍：1?30,單位為：秒
15, 參數 P16 （信號延時啟動）
該參數定義：自動狀態下遠程信號延時啟動，此功能主要用于與消防低頻巡檢柜配合使用，
設置延 時啟動可以與低頻巡檢柜聯鎖（出廠默認為“0” ）
可設置范圍：0?120, （ “0”代表信號立即啟動）單位為：秒
16, 參數 P15 （強啟信號回路）
該參數定義：強制啟動信號的回路控制° （出廠默認為“2”）
1=單路強啟信號（X1端子排的 7#、8#并成一個點）
27
2=三路強啟信號（X1 端了排的 7#為 1#泵強制啟動、8#為 2#泵強制啟動、9#為 3#泵強制啟動,只能啟動 2臺水泵，啟動是根據信號的優先處理）

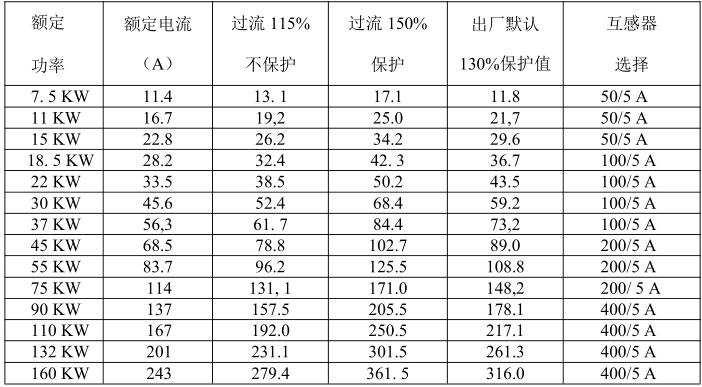

沈陽消防研究所檢測員載電流對照表
Group P2 組：電流設置
17、參數 P21 （水泵功率）
該參數定義：水泵的功率,此參數只作水泵功率的顯示（出廠默認為“30” ）
可設置范圍：7.5、11. ,15. 18.5、22、30、37、45、55、75、90、110、132、160、185、200.220、
250、280、315
單位為：kW
18、參數 P22 （額定電流）
額定電流=kW ÷0.38 ÷1.73 ÷1.0〈此公式適合電阻式負載）
額定電流=kW÷0.38 ÷1.73 ÷0.8〈此公式適合電感式負載）
該參數龍義:水號的額定電流（出廠默認為"紂'） m殳置范圍:］。~7 皿 邛.位為: A
19、參數 P23 （互感器電流比）
該參數定義：電流虬感器規格，應和外部電流互感器一致（出廠默認為“100” ）
可設置范圍:50、100、200、400、600、800 單位為：/5A
電流互感器應選擇精確度較高的型號，建議選用 BHO. 66型 0. 2級
20、 參數 P24 （電流偏差效正）
該參數定義：實際電流值與控制器檢測電流值的誤差效正，（出廠默認為“50” ）
可設置范圍:0?100,單位為:A
效正方法：是差多少補多少！
21、 參數 P25 （過流保護值）
該參數定義：水泵過載過流的保護設置值（岀廠默認為“130” ）
可設置范圍:OFF?120?200,單位為:%
設置 OFF代表關閉過流保護功能，系統只報警不保護不切換！當設置了保護值系統是根據
額定電流 的值來計算保護值，公式：P22值* P25值二保護動作值
22、 參數 P26 （過流保護時間）
該參數定義：當運行電流大于 P24的值，進入延時保護（出廠默認為“5”）
可設置范圍：1?120,單位為：s
Group P3 組：電壓設置
23、 參數 P31 （電壓偏差效正）
該參數定義：龜源電壓顯示誤差效正，（.出廠默認為“100” ）
可設置范圍:0?200,單位為：V
效正方法：是差多少補多少！
24、 參數 P32 （過壓保護值）
該參數定義：電源過電壓保護。（出廠默認為“OFF”）
可設置范圍：420?460?OFF選擇 OFF為關閉過電壓保護功能。單位為：V
25、 參數 P33 （過壓保護延時）
該參數定義：電源過電壓保護時間。（出廠默認為“3”）
可設置范 111： 1?30單位為：秒
26、 參數 P34 （欠壓保護值）
該參數定義：電源欠電壓保護。（出廠默認為“OFF” ）
可設置范圍:OFF?260?360 選擇 OFF 為關閉欠電壓保護功能。單位為：V
27、 參數 P35 （欠壓保護延時）
該參數定義：電源欠電壓保護時間 （出廠默認選擇為“5” ）
可設置范圍：1?30單位為:秒
Group P4 組：巡檢設置
28、參數 P41 （巡檢選擇）
該參數定義：是否開啟或關閉巡檢功能，（出廠默認為“0” ）
可設置范闈：0=關閉 1=開啟
29、 參數 P42 （周期時間單位）
該參數定義：巡檢周期的單位計算時間。（出廠默認為“1”）
可設置范圍：1 =按小時計算，2 =按分鐘計算
30、 參數 P43 （巡檢周期）
該參數定義：巡檢的周期時間“（出廠默認為“168”）
可設置范圍:1?720
31、 參數 P44 （巡檢時間）
該參數定義：巡檢過程的水泵運行時間。（出廠默認為“5” ）
可設置范：OFF?3?120 單位為：秒
選擇 OFF為關閉巡檢啟它水泵只巡第一臺水泵的功能。
32、 參數 P45 （間隔時間）
該參數定義：巡檢過程中間隔的時間。（出廠默認選擇為“5”）
可設置范圍：1-120單位為：秒
故障代碼對照表
